LDB-200

 お問い合わせ先

コンパクトで使いやすいレーザ光源

半導体レーザ(LD)を使用した光源です。学術研究から製品開発まで幅広くご利用いただけます。5V電源ケーブル付属ですので、特別な電源の用意も必要ありません。ノートPCからUSB接続で手軽にご利用いただけます。

ファイバー出力タイプのみです。

フルケース仕様なので電磁ノイズが軽減されます。

ターンキースイッチ付き。

インターロックコネクタで安全対策が可能です。

波長は375~1550nmの中から購入時に選択できます。

shortwave

光出力波形(波長1064nm)

購入したその日からPC制御

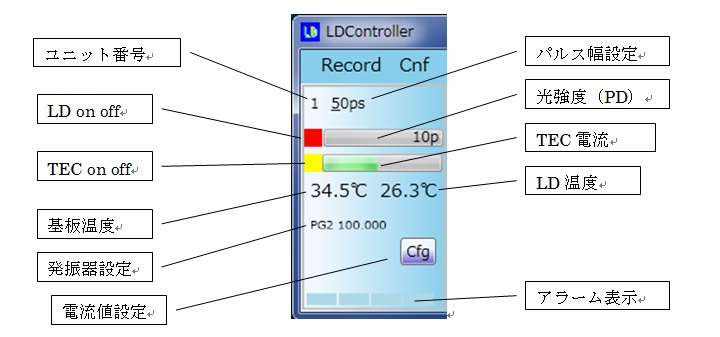

複数の光源を完全に制御できるソフトウェアが無料で添付されますので、納入したその日から稼動できます。

app_main

また、ソフトウェア開発用のDLLとAPI説明書も無償配布いたしますので、お客様の独自ソフトウェアの開発も自由自在です。DLLはWindows用の.NET Framework 4.0で作成されています。VC++、VC#、VB、LabVIEWなどで開発が可能です。

 型名によるオプションの違い

型名 LDB-160x-nnn

x: B=バタフライパッケージ用基板(ファイバー出力)

C=CANパッケージ用基板(空間光、ファイバー出力)

1枚の基板で短パルス、長パルス切り替えができるようになりました。

アナログ変調も可能です。

仕様

最小パルス幅40~80ピコ秒(使用するLDにより決まります)

短パルス/長パルス切り替え機能付き

短パルス:トリガ信号の立上りからパルス幅50ps~9nsへ波形整形

長パルス:トリガー信号のパルス幅で出力

波長ラインナップ 375~1550nm

ピークパワー 20~300mW

温度制御設定 15~40℃(オプションで15~60℃も可能)

繰返し用内部発振機1 400kHz ~ 200MHz

繰返し用内部発振機2 3kHz ~ 200kHz

トリガー出力コネクタ  SMB(1V 50Ω)

外部トリガー入力コネクタ SMB(閾値+0.5V)

PCからUSBによる制御(制御ソフトウェア添付)

PCなしでスタンドアローン動作によるLD TEC ON/OFF

ソフトウェアは自由に開発可能

電源 DC5V(ACアダプタ)

消費電力 15VA / MAX

寸法 200(W) x 140(D) x 70(H) mm

重量 800g
