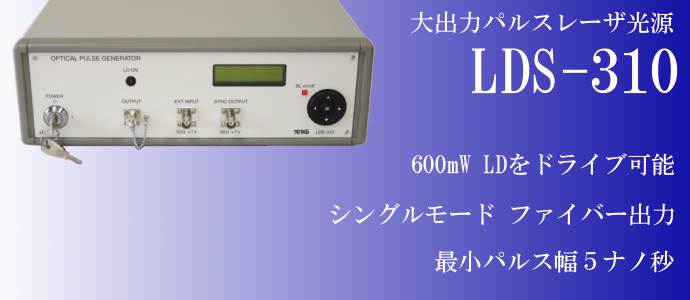

高速、高出力の半導体パルスレーザ
高出力半導体レーザダイオード(LD)を使用し、ペルチェ温度制御を内蔵した 安定なパルスレーザ光源です。光パルスはファイバー(FCレセプタクル) から出力されます。
CWモードとパルスモードがあり、パルスモードでは、入力トリガ信号(電気、+1V)のままの光パルスを生成します。最小光パルス幅は5ナノ秒です。
パソコンからGPIB制御が可能です。また、オプションでUSB,LANによる制御も可能です。(制御プログラム付き)
仕様
パルス変調周波数 | 最大100MHz(入力パルス幅は5ns以上) |
パルス変調入力レベル | ~+1V 最大入力±5V |
パルストリガ | 正極性、Rising Edge、立ち上り時間 ≦ 10ns |
LD温度制御設定 | 15~40℃ |
パルスモード時の光パルス幅 | 入力パルス幅に原則依存(パルス幅5ns以上) |
内部発振器(オプション)周波数 | 100kHz,200kHz,500kHz,1MHz, 2MHz,5MHz,10MHz,20MHz,50MHz, 100MHz,200MHz,250MHzの12種類から選択 Duty50% 出力レベル 0~1V/50Ω |
電源、消費電力 | AC100~230V 50/60Hz 最大50VA |
サイズ、重量 | 320(W)× 350(D)× 105(H)mm 4.4kg |
波長一覧(これ以外もご相談下さい)
波長[nm] | CW出力[mW] |
---|---|
808 FBG | 80 |
940 | 160 |
980 FBG | 280 |
1064 FBG | 320 |
1064 | 480 |
1080 | 320 |
1242 FBG | 280 |
1440 | 160 |
1508 | 160 |
1540 FBG | 120 |
1640 | 60 |
